Komponente · Auswahl · Montage · Diagnose

Pfeilauflage auswählen, montieren und systematisch einstellen

Die Auflage trägt den Pfeil und muss ihn ohne Kontaktstörung freigeben. Bauart, Montage, Pfeilhöhe, Centershot, Nockpunkt, Button, Aktivierung und Befiederung bilden ein System – mit unterschiedlichen Arbeitswegen für Compound, olympischen Recurve und Blankbogen.

Systeme: Compound Blade, Compound Fall-away, Recurve/Blankbogen
Voraussetzung: Passende Schnittstelle, sicherer Pfeil und stabile Bogenbasis
Ergebnis: Dokumentierte Grundeinstellung mit nachgewiesener Pfeilfreiheit

01 · Bauarten

Drei Systeme, drei Aufgabenverteilungen

Compound Blade/LauncherEine federnde oder feste Zunge trägt den Schaft. Breite, Steifigkeit und Winkel sind auflagen- und pfeilbezogen.

Compound Fall-awayKabel- und wurfarmgetriebene Systeme erzeugen ihre Bewegung auf unterschiedliche Weise. Welche Stellung in Ruhe, im Vollauszug und nach dem Abschuss vorgesehen ist, bestimmt das konkrete Modell.

Recurve/BlankbogenDie leichte Auflage trägt den Pfeil; der Button führt den Schaft seitlich und stellt definierte Nachgiebigkeit bereit. Stringwalking verändert die Belastung.

Full-Containment beschreibt, wie der Pfeil gegen Herunterfallen geführt wird; es ist nicht automatisch dasselbe wie Fall-away. Integrate, Picatinny und Berger-Bohrung sind Montage- oder Bezugsschnittstellen, keine Funktionsarten. Kompatibilität umfasst das konkrete Mittelteil, benötigte Adapter und Schrauben sowie deren zulässige Einschraubtiefe. Auswahl beginnt deshalb bei Bogenart, Montagefreigabe, Händigkeit, Pfeildurchmesser/-masse und der konkreten Herstelleranleitung.

Schematische Auflagen mit Pfeilschaft – keine Bewegungs- oder Timingdarstellung

Blade/Launcher: trägt den Schaft; Breite, Steifigkeit und Winkel bleiben produktbezogen.
Fall-away: Ruhe-, Vollauszugs- und Abschussstellung sowie Antrieb sind modellabhängig.
Recurve/Blankbogen: Auflagenarm trägt; der Buttonkontakt am Schaft ist beabsichtigte seitliche Führung. Unerwünscht ist Kontakt von Befiederung oder Schaft mit Auflagenarm beziehungsweise Mittelteil außerhalb des vorgesehenen Bewegungswegs.

02 · Kompatibilität

Die passende Auflage wird nicht nur nach Bogenart gewählt

Prüfe Befestigungssystem und Schraubenlänge, Links-/Rechtshand, verfügbare Stellwege, Pfeildurchmesser, fertige Pfeilmasse, Befiederung, Nockrotation und gegebenenfalls die zulässige Blade-/Launcherklasse. Eine zu lange Schraube kann Bauteile blockieren; ein überbreiter Launcher oder herausragender Recurvefinger erhöht das Kontaktrisiko.

Beim Compound müssen Auszug, Module, Stops und Cam-Grundstellung vorher feststehen. Beim Recurve/Blankbogen brauchen Wurfarme, Sehne, Standhöhe und Tiller eine stabile Basis. Die Auflage ersetzt weder passenden Spine noch sicheren Pfeil noch reproduzierbare Schusstechnik.

03 · Grundeinrichtung

Mechanik zuerst, Tuning danach

1Identifizieren. Modell, Revision, Händigkeit, Montageart, Launcher/Blade und Aktivierungsart dokumentieren; nur passendes Befestigungsmaterial verwenden.
2Plan und spielfrei montieren. Anlagefläche nach Herstellerangabe vorbereiten, Stellwege möglichst mit Reserve halten und Ausgangsposition markieren.
3Pfeilhöhe setzen. Schaft an der vom Bogen-/Auflagenhersteller bezeichneten Referenz ausrichten. „Immer durch die Lochmitte“ ist keine allgemeine Regel.
4Centershot/Button-Basis setzen. Compound nach Modellreferenz; beim Fingerbogen müssen Schaftmitte, Auflagenarm und Buttonstift zusammenpassen.
5Bauartfunktion prüfen. Blade/Launcher passend belasten. Fall-away exakt nach Anleitung anbinden und gesichert über den vollständigen Zyklus prüfen: Kabel- und Wurfarmantrieb sowie die vorgesehenen Ruhe-, Vollauszugs- und Abschussstellungen sind modellabhängig. Der Recurve-Auflagenarm muss den vorgesehenen Bewegungsweg frei ausführen.
6Nockpunkt und Auflagenhöhe gemeinsam dokumentieren. Eine Höhenänderung am Rest verändert die Beziehung zum Nockpunkt. Nicht beide gleichzeitig bewegen.
7Kontakt mit mehreren Nachweisen prüfen. Nur freigegebenes, rückstandsfrei entfernbares Kontaktmedium verwenden; mehrere gleiche Pfeile, Wiederholungen, Fotos und korrekt aufgenommene Zeitlupe können sich ergänzen. Handhabungsartefakte ausschließen.
8Erst dann tunen. Compound: eigenständige Papier-/Seitentest-Anleitung und Gruppen. Recurve/Blankbogen: eigenständige Rohschaft-/Button-Anleitung und Gruppen; beim Blankbogen mehrere relevante Crawls kontrollieren.

04 · Pfeilfreiheit

Kontakt lokalisieren, nicht erraten

Wiederholbare Kontaktspuren und korrekt aufgenommene Zeitlupe ergänzen einander; keine einzelne Beobachtung beweist die Ursache allein. Nur ein vom Hersteller beziehungsweise Materialanbieter freigegebenes, rückstandsfrei entfernbares Kontaktmedium verwenden. Nichts auf Sehne, Kabel, Lager oder bewegte Mechanismen auftragen. Unter gleichen Bedingungen mehrfach prüfen und Abrieb durch Auflegen, Anfassen oder Pfeilziehen als möglichen Handhabungsfehler ausschließen.

Compound BladeBladebreite/-steifigkeit, Schaftauflage, Winkel, Federstellung und wiederholbare Gegenstellen gemeinsam bewerten.

Compound Fall-awayPrüfen, ob die Auflage alle laut konkreter Anleitung vorgesehenen Ruhe-, Vollauszugs- und Abschussstellungen zuverlässig erreicht; Kordelführung und Freigang im ganzen Zyklus kontrollieren.

Recurve/BlankbogenÜberstand des Auflagenarms/-fingers, Nockrotation sowie unbeabsichtigten Befiederungs- oder Schaftkontakt mit Auflagenarm/Mittelteil prüfen. Der seitliche Schaftkontakt mit dem Button ist konstruktiv beabsichtigt.

05 · Messung

Ausgangslage und Wirkung jeder Änderung festhalten

Die Tabelle ist auf kleinen Bildschirmen fokussierbar und horizontal scrollbar.

Prüfdaten einer Auflagen-Serie
Bereich	Messung	Bezug	Änderung	Nachweis
Höhe	Schaftmitte/Referenz	Manual/Foto mit Maß	kleiner Schritt	Nockpunkt + Gruppe
Seite	Centershot/Button	definierte Blick-/Messrichtung	nur Seite	Seitentest/Gruppe
Aktivierung	Ruhe-, Teilzug-, Vollauszugs- und Abschussstellung	konkrete Auflagenanleitung	nur nach Modellprozess	gesicherte Funktionsprüfung
Kontakt	Spurort, Pfeil/Federstellung	Foto/Video-ID und Gegenstelle	eine Ursache	erneute saubere Serie

06 · Diagnose

Prüfreihenfolge vor Korrektur

Vane-/Restspuren

Mögliche Ursachen: Nockrotation, Höhe/Seite, zu breiter Launcher, Aktivierung oder unbeabsichtigter Bauteilkontakt.
Prüfung: Spurort und Gegenstelle → Nockausrichtung → Mechanik → Geometrie; mehrere gleiche Wiederholungen.
Korrektur: Eine Variable; Herstelleranleitung und Referenzmarken.

Pfeil fällt beim Auszug

Mögliche Ursachen: Unpassender Auflagenarm/Launcher, Ausrichtung, Führung, Nockpassung oder Auszugstechnik.
Prüfung: Kompatibilität, Befestigung und vollständiger sicherer Auszugsweg.
Korrektur: Passende Komponente/Führung; keine improvisierten Fanghaken.

Vorgesehene Fall-away-Stellung wird nicht erreicht

Mögliche Ursachen: Schmutz, Kordel-/Wurfarmanbindung, unpassende Aktivierung oder Defekt.
Prüfung: Nach Hersteller-Funktionstest prüfen, ob Ruhe-, Vollauszugs- oder Abschussstellung zuverlässig erreicht wird.
Korrektur: Nicht weiterschießen; Service exakt nach Modell.

Gruppen wandern nach Restkorrektur

Mögliche Ursachen: Zu große Änderung, lose Schraube, Torque/Technik oder falsche Ausgangsdiagnose.
Prüfung: Markierungen, Schrauben, Ausgangswert und Pfeilfreiheit.
Korrektur: Auf Grundwert zurück, Ursache isolieren, neue Serie.

Recurve-Button braucht Extremstellung

Mögliche Ursachen: Unpassender Pfeil, Centerlage, unbeabsichtigter Kontakt mit Auflagenarm/Mittelteil oder unstabile Basis. Der seitliche Schaftkontakt mit dem Button selbst ist beabsichtigt.
Prüfung: Pfeilchart → Geometrie → Pfeilfreiheit → Rohschaft/Gruppe.
Korrektur: Button nicht als Spine-Ersatz missbrauchen.

Kontakt nur bei tiefem Blankbogen-Crawl

Mögliche Ursachen: Geänderter Sehnenwinkel, vertikale Last, Nockpunkt/Tiller oder Auflagengeometrie.
Prüfung: Crawl-Bereich, Pfeilfreiheit und reproduzierbare Gruppen gemeinsam prüfen.
Korrektur: Änderungen an Auflage, Button oder Nockpunkt nur einzeln dokumentieren und nach einer für Blankbogen/Stringwalking geeigneten Anleitung beziehungsweise mit fachkundiger Unterstützung bewerten.

07 · Abbruchkriterien

Diese Befunde erfordern Ersatz oder Fachservice

Riss, verbogenes Blade/Arm, loses Lager, beschädigter Magnet oder Gewinde;
die Auflage erreicht eine vom Hersteller vorgesehene Ruhe-, Vollauszugs- oder Abschussstellung nicht zuverlässig oder die Kordel-/Kabelanbindung wandert;
wiederholbarer harter Kontakt trotz dokumentierter Grundstellung;
notwendige Bohrung, improvisierte Schraube/Distanz oder Eingriff an Cam/Yoke/Spacer unter Last.

08 · Primärquellen

Produktwerte bleiben produktbezogen

Hamskea: VersaRest Installation and Tuning, Herstelleranleitung; abgerufen 26.09.2026.
Hamskea: Trinity Arrow Rest Instructions, Herstelleranleitung; abgerufen 26.09.2026.
Shibuya: Rest and Plunger Manuals/FAQ, Herstellerindex; abgerufen 26.09.2026.
Werner Beiter: Rest für Recurve, Herstellerseite; abgerufen 26.09.2026.
Easton: Arrow Tuning and Maintenance Guide, offizielles PDF; abgerufen 26.09.2026.
Hoyt: Manuals und Tune Charts, modellbezogene Bogenbasis; abgerufen 26.09.2026.
Mathews: technische FAQ, herstellerspezifischer Centershot-/Pressenkontext; abgerufen 26.09.2026.

Keine Hamskea-, Shibuya-, Beiter-, Hoyt- oder Mathews-Angabe wird ohne ausdrückliche Freigabe auf andere Produkte übertragen.

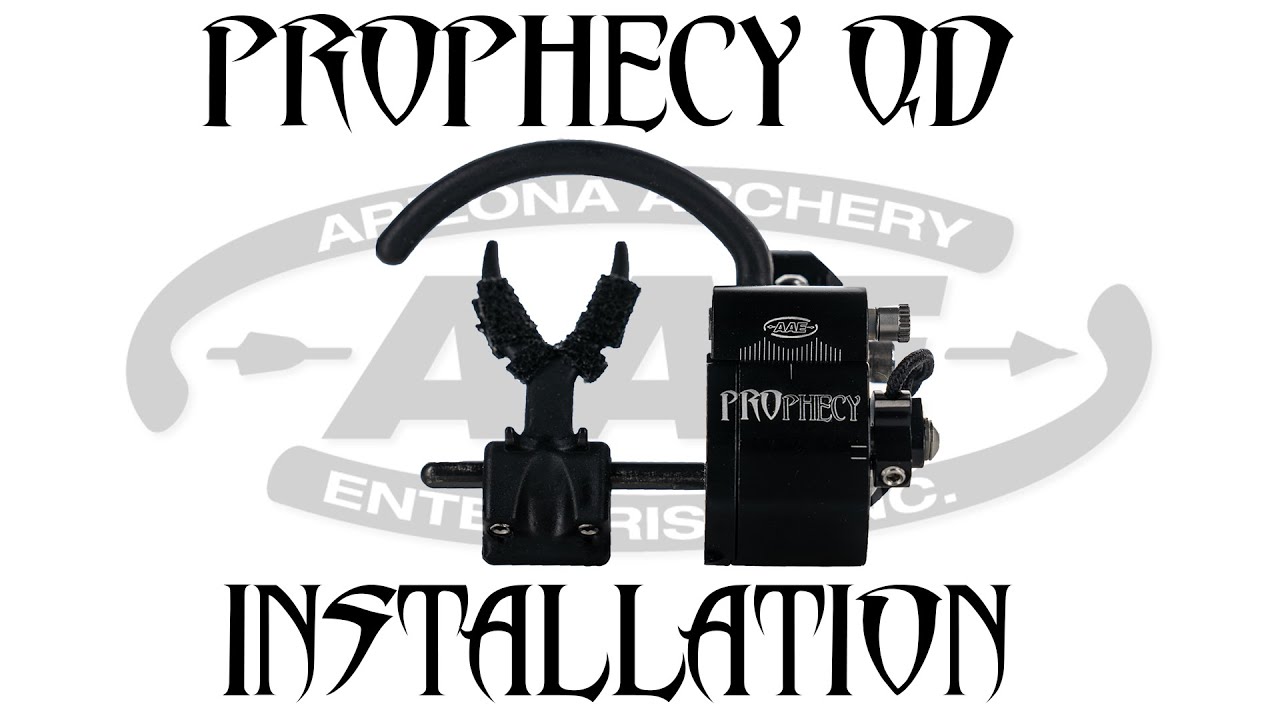

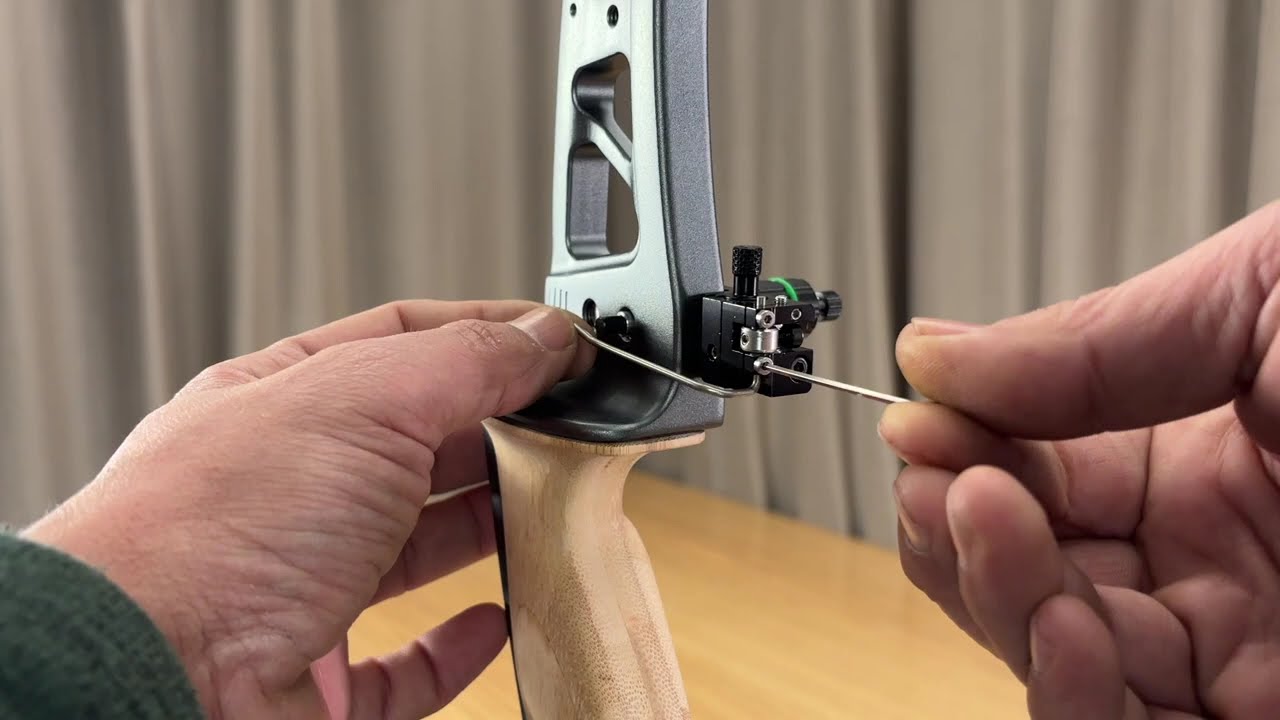

Offizielle Herstellervideos als Praxisbeispiele

Die Videos ergänzen die Anleitung mit konkreten Herstellerbeispielen. Maßgeblich bleiben die technischen Angaben, Sicherheitsgrenzen und Arbeitsschritte im Text. Das jeweilige Video wird erst nach deiner Zustimmung von YouTube geladen.
