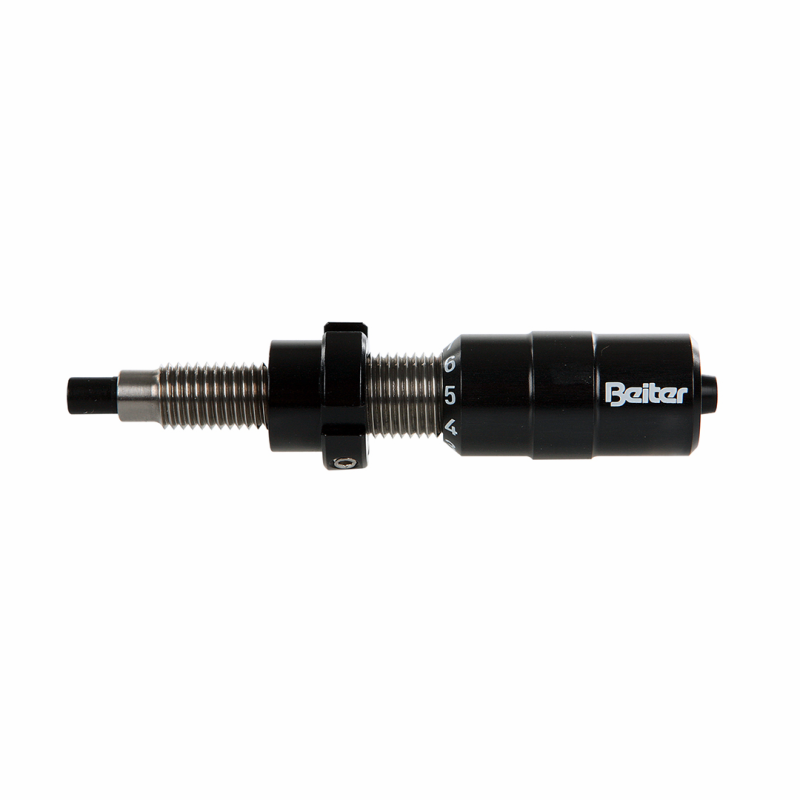

Beiter Button 5/16″
Der Beiter Plunger ist ein federnder Button für die seitliche Pfeilführung am Recurvebogen. Er verbindet eine fein gerasterte Federkraftverstellung mit austauschbaren Komponenten. Das ermöglicht eine nachvollziehbare Abstimmung auf Pfeil und Bogen sowie die Rückkehr zu einer dokumentierten Einstellung.
Federwahl und Rasterstellung gehören zusammen
Die skalierte Stelltrommel verändert die Federvorspannung. Ihre Rastung erleichtert kleine, wiederholbare Korrekturen. Die Federn mit 0,45, 0,60 und 0,70 mm Drahtdurchmesser decken unterschiedliche Kraftbereiche ab. Eine gleiche Skalenstellung bedeutet deshalb bei verschiedenen Federn nicht dieselbe Kraft.
Beiters Kraftdiagramm zeigt zudem: Dieselbe Federkraft kann mit unterschiedlichen Federn und Rasterstellungen erreicht werden, wobei sich der Federweg unterscheidet. Für reproduzierbares Tuning sollten daher Feder und Skalenwert gemeinsam notiert werden. Der Button dient der Feinabstimmung; einen grundsätzlich unpassenden Pfeilspine kann er nicht ausgleichen.
Beiter-Federkraftdiagramm ansehen (PDF)
Präzisionsaufbau und passende Einschraublänge
- Gewindehülse aus Edelstahl, Gewinde dieser Ausführung: 5/16-24
- Federn aus nichtrostendem Federstahldraht
- Stelltrommel und Nutmutter aus eloxiertem Aluminium
- Gleitfähiger, verschleißarmer Stift für Aluminium-, Aluminium-Carbon- und Carbonpfeile
Die nötige Einschraublänge hängt vom Mittelteil und der Pfeilauflage ab. Unterschiedliche Hülsen, Stifte und Nutmuttern ergeben die jeweiligen Arbeitsbereiche. Der gesamte Längenbereich der Baureihe ist deshalb nicht mit einem einzigen Button ohne Teilewechsel abgedeckt. Die passende Länge und Farbe werden über die Varianten gewählt.
Beiter-Maß- und Teilezeichnung ansehen (PDF)
Lieferumfang: Ein vollständig montierter Beiter-Button mit harter 0,60-mm-Feder und einer Auswahl zusätzlicher Federn. Beiters aktuell verlinktes Datenblatt führt außerdem Ersatzstifte, Spannwerkzeuge, einen 1,5-mm-Inbusschlüssel und Kleinteile auf; die Stiftlängen richten sich nach der Buttonausführung.
Anleitung: Beiter Button 5/16 Zoll – deutsche Begleitanleitung öffnen
Hersteller: Werner Beiter GmbH & Co. KG
Daimlerstraße 18, 78083, Dauchingen, DE
